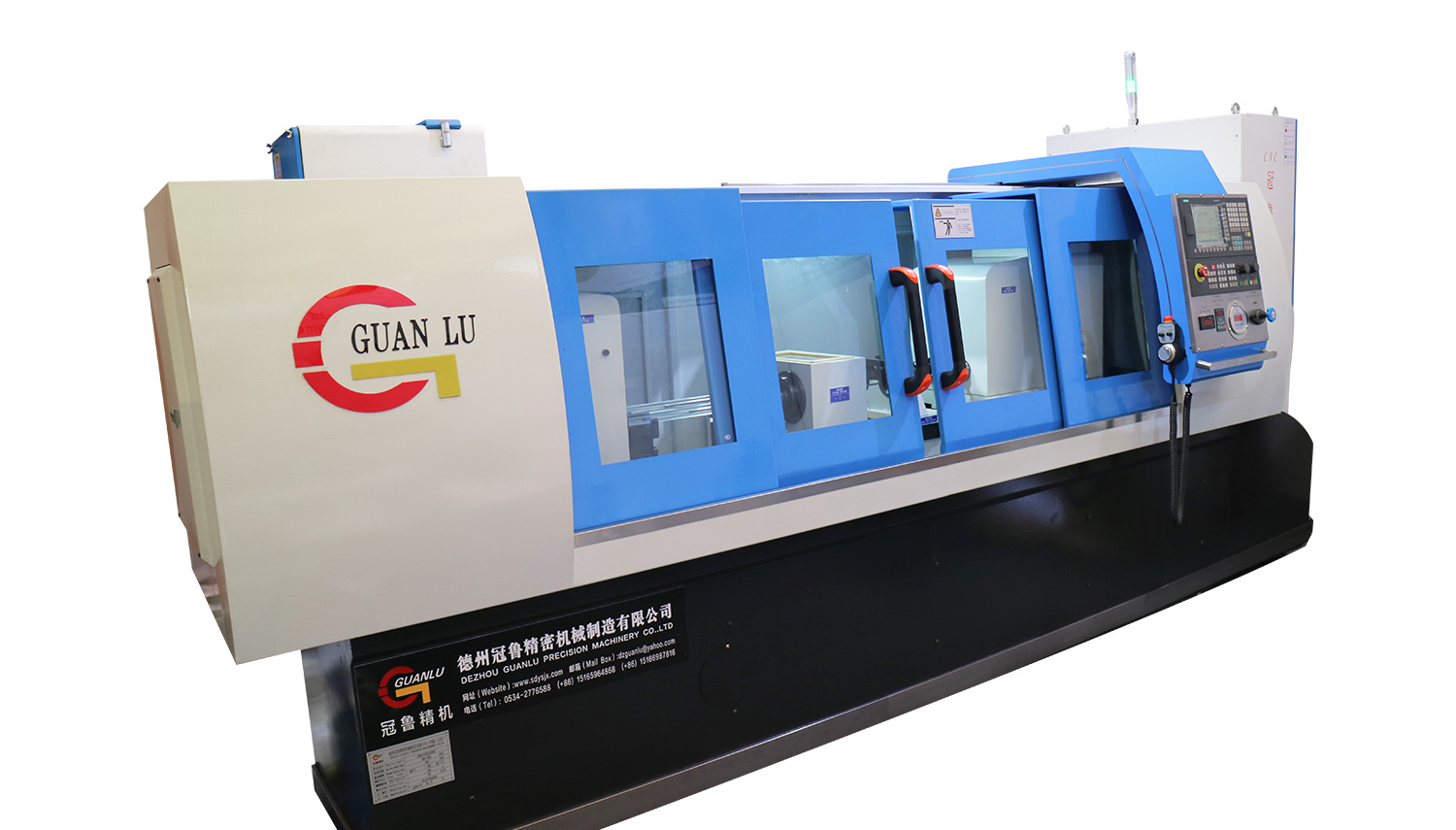

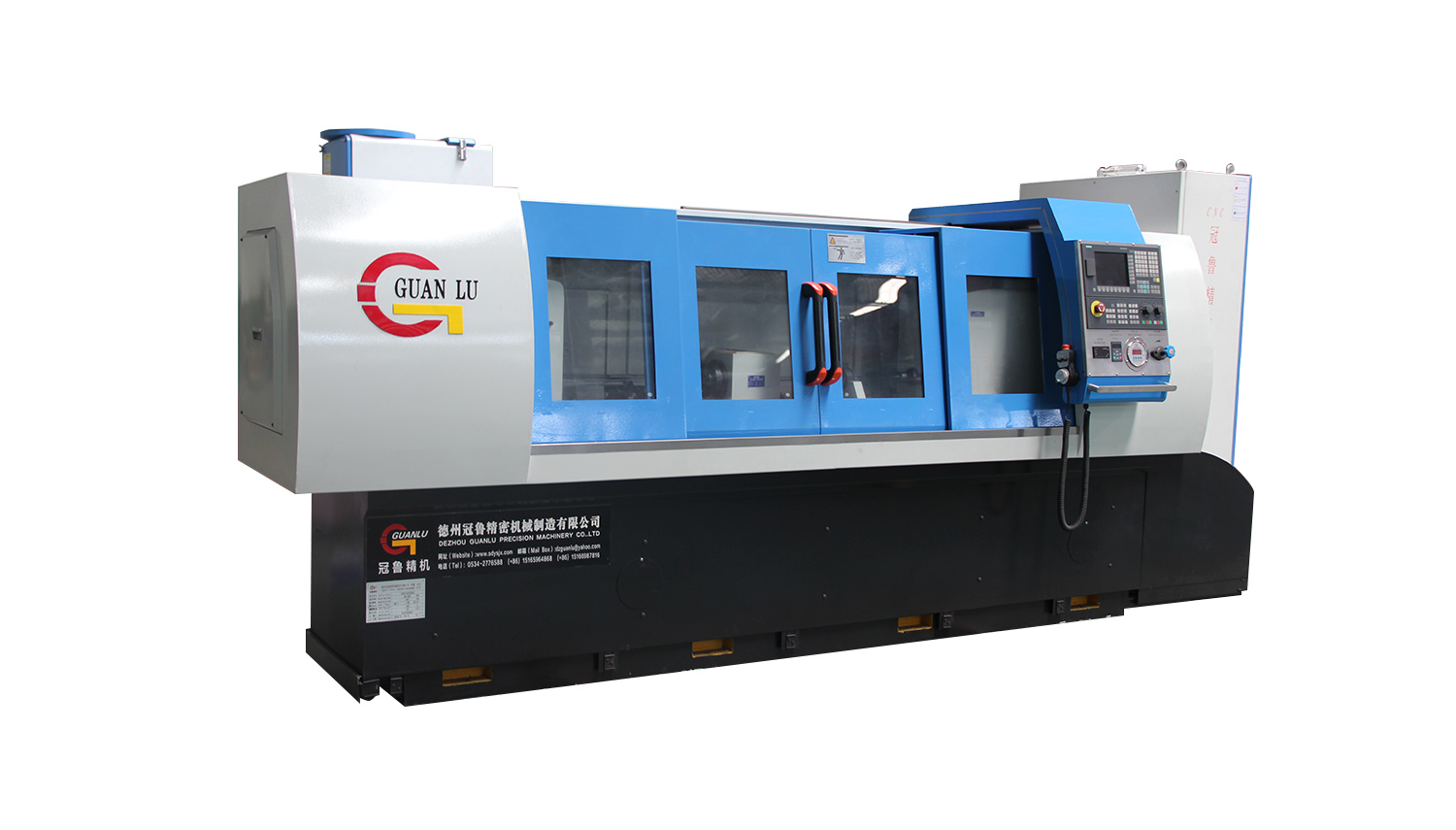

機床概述
鉆孔范圍：Φ4～Φ20mm/Φ4～Φ30mm/Φ6～Φ40mm
最大鉆孔深度：500/1000/1500/2000/2500mm
最大鉆孔長徑比：100:1
工件外徑范圍：Φ15～Φ100mm

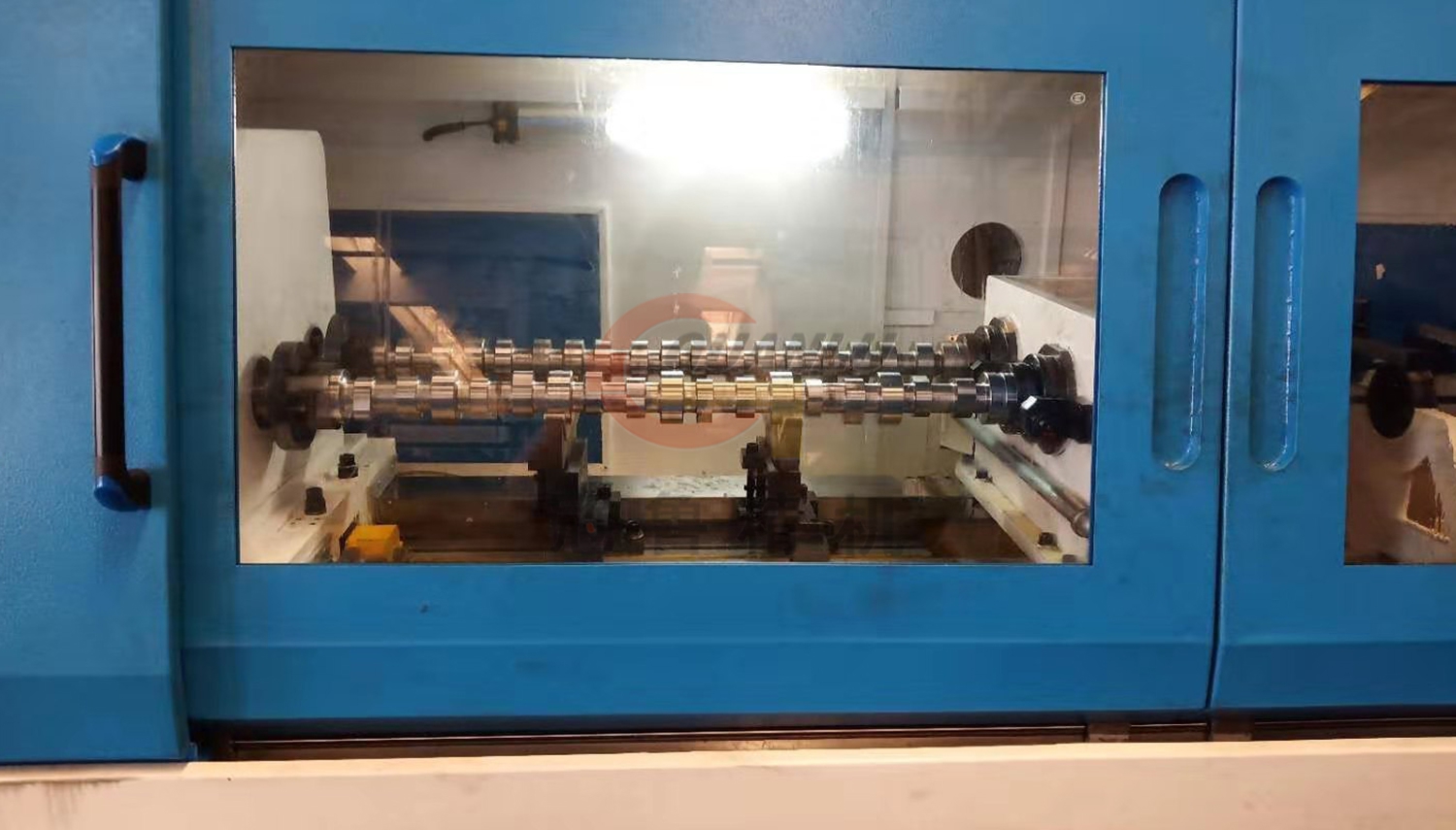

槍鉆鉆孔方式，雙主軸結構，可同時加工2個工件，適用于軸類零件上的同軸孔的加工；
床頭箱：驅動工件旋轉，轉速恒定117r/min；定位。
機床上用的導軌采用直線導軌。
數控系統： SIEMENS/FANUC/廣數
機床參數：
型號 | ZKS2102系列 | ZSk2103系列 | ZSK2104系列 | |||||
雙主軸 | 雙主軸 | 雙主軸 | ||||||
主參數 | 鉆孔直徑范圍 | 4mm-20mm | 4mm-30mm | 6mm-40mm | ||||
最大鉆孔深度 | 500/1000/1500/2000/2500mm | |||||||
主軸數量 | 2 | |||||||
主軸間距 | 140mm | |||||||
鉆桿箱 | 主電機功率 | 7.5kw | 11kw | 15kw | ||||
最高轉速 | 5000r/min | 3500r/min | ||||||
床頭箱 | 功率 | 1.5w | 1.5x2w | |||||
轉速 | 120r/min | |||||||
刀具進給 | 進給速度范圍 | 5-500mm/min | ||||||
快移速度 | 4m/min | |||||||
進給電機扭矩 | 7.5Nm | 10Nm | ||||||
冷卻系統 | 最大流量 | 100L/min | 150L/min | 200L/min | ||||
最大壓力 | 10Mpa | 8Mpa | ||||||
過濾精度 | 20um | |||||||
加工精度 | 孔徑精度 | IT7-IT10 | ||||||
粗糙度 | Ra0.8um-Ra3.2um | |||||||
孔中心偏差 | 工件不轉1mm/1000mm,工件轉:0.5mm/1000mm. | |||||||
總功率 | 機床總功率 | 25kw | 33kw | 42kw | ||||
