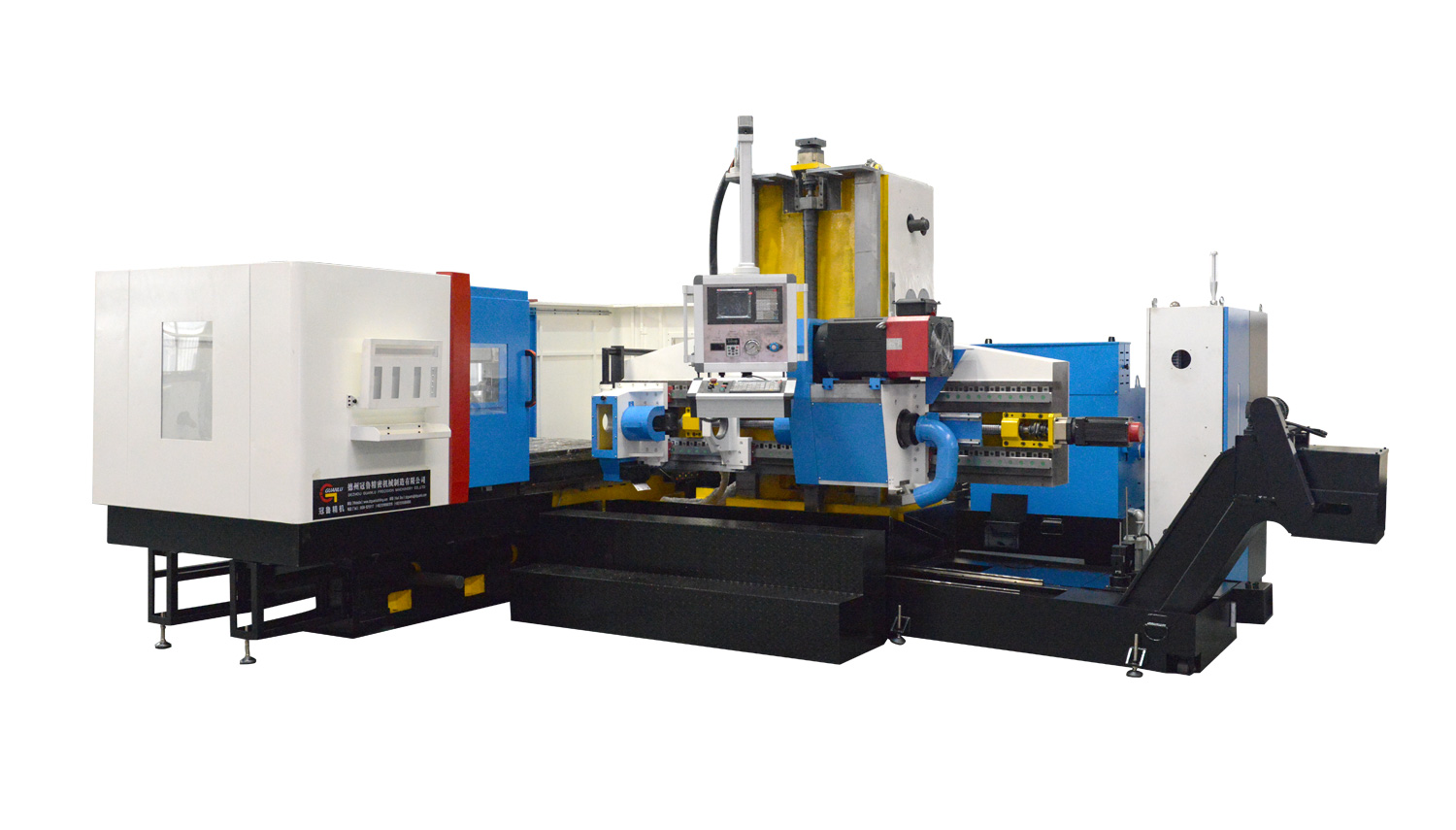

我公司設計的復合式三坐標深孔鉆機，可同時采用槍鉆和BTA鉆削系統，滿足了一些公司廣泛的深孔鉆削需求。
機器簡介：
鉆孔方式：槍鉆和BTA鉆復合
槍鉆鉆孔范圍：φ10-φ30mm
BTA鉆孔范圍：φ25-φ80mm
深孔鉆深：500mm/1000mm/1500mm/2000mm/2500mm/3000mm
數控控制器：西門子/FANUC/KND/GSK
X軸：CNC控制，行程：500mm/1000mm/1500mm/2000mm/2500mm/3000mm
Y軸：CNC控制，行程1000mm
Z軸：CNC控制，行程1000mm
工作臺：尺寸1800mm×1200mm
導向架：槍鉆和BTA鉆孔共用。
機器參數:
技術規格 | 參數 | ||
工作范圍 | 鉆孔直徑范圍 | 槍鉆 | Φ10～Φ30mm |
BTA | Φ25～Φ80mm | ||
最大鉆孔深度 | 1000mm | ||
主軸數量 | 1pc | ||
機器性能 | X軸 | 行程 | 1500mm(可更換) |
快速移動速度 | 2000mm/min | ||
電機扭矩 | 30Nm | ||
Y軸 | 行程 | 1000mm | |
快速移動速度 | 2000mm/min | ||
電機扭矩 | 18Nm | ||
Z軸 | 進給速度范圍 | 5～500mm/min | |
快速移動速度 | 3000mm/min | ||
電機扭矩 | 23Nm | ||
鉆桿箱 | 最大旋轉速度 | 2000r/min | |
電機功率 | 25KW | ||
冷卻系統 | 最大壓力 | 槍鉆 | 8MPa |
BTA | 4MPa | ||
最大流量 | 300L/min | ||
其他 | 機器總功率 | 60KW | |
